Kompleks parafialny – kościół, dom parafialny, kaplica
Foligno, Włochy
Autor: Fuksas Architects
Konstrukcja: Gilberto Sarti
Główny wykonawca: Ediltecnica spa
Inwestor: Conferenza Episcopale Italiana – Diocesi di Foligno
Współpracujący artyści: Mimmo Paladino, Enzo Cucchi
Powierzchnia całkowita: 1 910 m2
Projekt: 2001
Realizacja: 2009
Koszt inwestycji: 3 600 000 EUR
Założenia projektowe

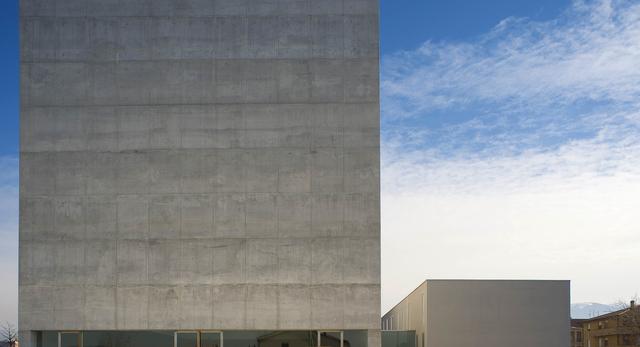

Kompleks parafialny w Foligno powstał w nowej dzielnicy, w sąsiedztwie północnej obwodnicy miasta. Składa się z trzech prostopadłościennych brył – domu parafialnego, kościoła oraz spinającego je łącznika, w którym znajduje się kaplica. Bryłę kościoła tworzą dwa prostopadłościany – zewnętrzny, wykonany z betonu woskowanego i wewnętrzny – z lekkiego betonu porowatego. Zewnętrzny prostopadłościan ma wymiary 30 x 22,5 m przy 25,8 m wysokości. Oba prostopadłościany są ze sobą połączone elementami w kształcie ściętych ostrosłupów tworzących otwarcia w obudowie i wprowadzających światło do wnętrza.
Fundamenty
W fundamentach zastosowano pale o długości 13 m, średnicy 100 cm połączone oczepami 120 x 140 cm, a w narożnikach (gdzie zebrano większe obciążenia) – słupy długości 11 m połączone płytami 4,9 x 4,9 m o grubości 1,8 m. Żelbetową płytę podłogi parteru uniesioną na wysokości 1,5 m nad ziemią oparto na ruszcie wykonanym z betonu samozagęszczalnego dla zapewnienia równości powierzchni i dokładnego wypełnienia deskowań
Konstrukcja ścian
zewnętrznych
Składa się z żelbetowych słupów o głębokości 80 cm i zmiennej szerokości, pomiędzy którymi rozpięto belki żelbetowe 80 x 50 cm. W powstałych polach ukształtowano otwory okienne za pomocą dodatkowych, diagonalnych belek.
Ściany wykonano z paneli warstwowych składających się z rdzenia styropianowego obłożonego obustronnie warstwami grubości 10 cm z betonu zbrojonego siatką stalową O 8/38 x 38 cm, połączonymi za pomocą stalowych łączników. Warstwy te pogrubiono w strefie połączenia ścian ze słupami w celu polepszenia ich współpracy. Wewnętrzny prostopadłościan jest oparty na konstrukcji stalowej obłożonej stalową siatką stanowiącą ruszt dla tynku. Użyto profili HEB300, IPE300 oraz HEA 300, a także okrągłych.
Rampa
Prowadząca do wejścia głównego jest żelbetową płytą prefabrykowaną opartą na ścianach o grubości 40 cm z lekkiego betonu, oddzieloną od konstrukcji budynku dylatacją szerokości 1,5 cm.
Dom parafialny
Bryła domu parafialnego jest wydłużonym, niskim prostopadłościanem o podłodze parteru wyniesionej 1,5 m ponad ziemię. Podłogę parteru i strop nad drugą kondygnacją tworzą płyty prefabrykowane oparte na belkach wysokości 30 cm.
Kaplica dzienna
W łączniku między kościołem a domem parafialnym usytuowana została również kaplica. Konstrukcję jej podłogi tworzą belki HEB 200, a dachu – HEB 160. Profile są rozstawione co około 2 m i mają rozpiętości około 5,1 m. Dylatacja w poziomie podłogi ma 1,5 cm szerokości, a w poziomie stropu – 4,5 cm.
