Funkcja i ukształtowanie przestrzeni

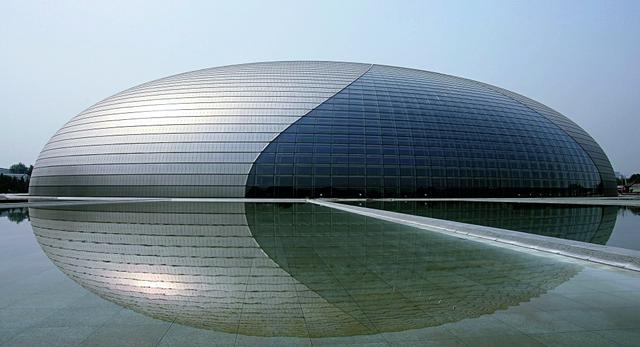

Głównym elementem funkcjonalnym budynku jest zespół trzech sal widowiskowych otoczonych foyer i przestrzenią wystawienniczą. Wnętrze przekryte olbrzymią, strukturalną kopułą ukształtowano na podobieństwo kwartału miasta, tworząc układ ulic, placów i funkcji handlowo-usługowych oraz kulturalnych. Kopułę otoczono dekoracyjnym basenem przykrywającym parking i pomieszczenia techniczne.
Geometria przekrycia
Wymiary w podstawie: 213 x 144 m
Wysokość: 46 m
Powierzchnia dachu: 35 800 m2
Masa konstrukcji razem z pokryciem: 21 700 t
Grubość u podstawy: 2,43-3,80 m
Grubość w zwieńczeniu: 1,46-1,68 m
Masa: 6150 t (172 kg/m2)
Kopuła
Przestrzenną kratownicę tworzą radialnie ustawione belki (148 głównych łuków konstrukcyjnych) Vierendeela i siatka stężających je podwójnych poziomych rur (40 pierścieni). Wymiary i masę elementów dopasowano do rozkładu naprężeń. Zastosowano dwa rodzaje łuków konstrukcyjnych, różniących się rozpiętością, a więc również geometrią i masą. Łuki przymocowano sztywno do żelbetowego wieńca w podstawie i do stalowego wieńca podpierającego zwieńczenie. Belki Vierendeela wybrano dla zapewnienia maksymalnej przezroczystości konstrukcji.
Belki poziome
Profile o średnicy 194 mm i grubości ścianki 5 mm, sztywno połączone z łukami konstrukcyjnymi, ograniczają długość
wyboczeniową elementów tworzących łuki.
Stężenie
Kopułę usztywniają przestrzennie cztery strefy stężeń przekątniowych, zlokalizowane na granicy pomiędzy pokryciem szklanym a blaszanym. Masa każdego zestawu usztywniającego wynosi 270 t.
-
